在電動車電機和其他各種大功率電機測試中，防止倒灌電流傷害電源是工程師需要考慮的。通常的方案是一、根據電機的倒灌電流選取合適的二極管串在電路中，阻止電流反灌。這種方案雖然簡便易行，但是一來二極管有壓降，二來最終二極管也容易損壞，最后還是導致電源損壞。

     二是在電源輸出端并接一個和倒灌電流大小匹配的電子負載。這種方案可行，但是空間上多加了一臺設備。

     三是采用雙向直流電源。德國EA雙向直流電源，分PSB和PSBE（經濟型，省略函數發生器功能）兩個類型。兩類雙向直流電源均可很好的實現諸如電動車電機的測試工作。簡單原理是，雙向電源，既是源，也是載，可以根據電路實際情況，識別出當前應該輸出能量成為源，還是吸收能量成為載（或被稱為“匯”）。

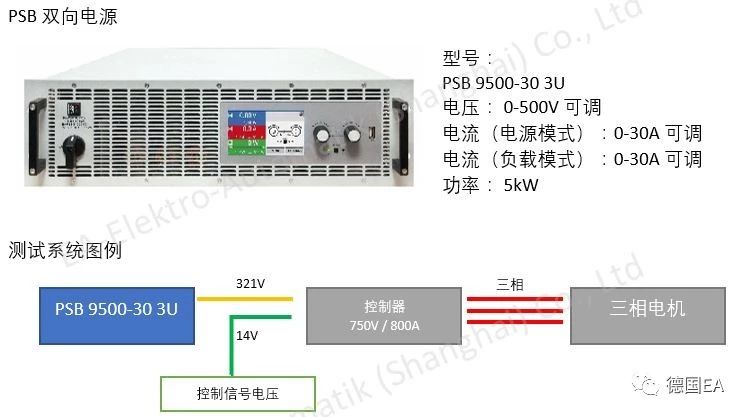

測試條件：
被測品：電機控制器，三相電機
測試用電源型號：PSB 9500-30 3U , 500V / 30A / 5kW
電機轉速：6000 rpm，來回轉向

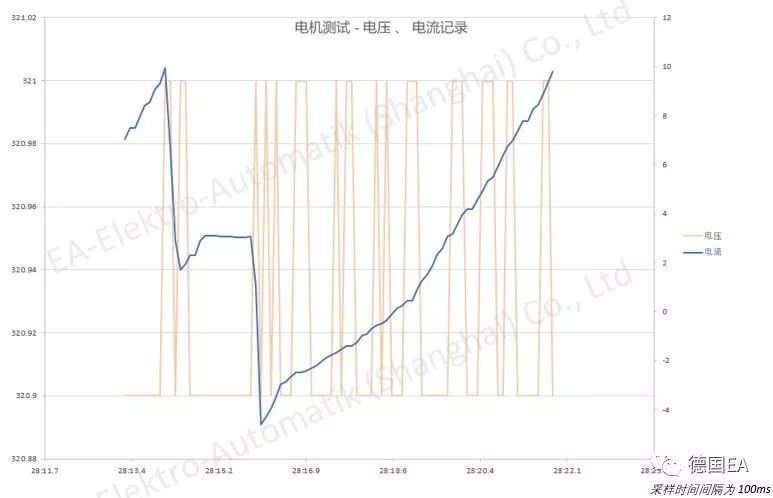

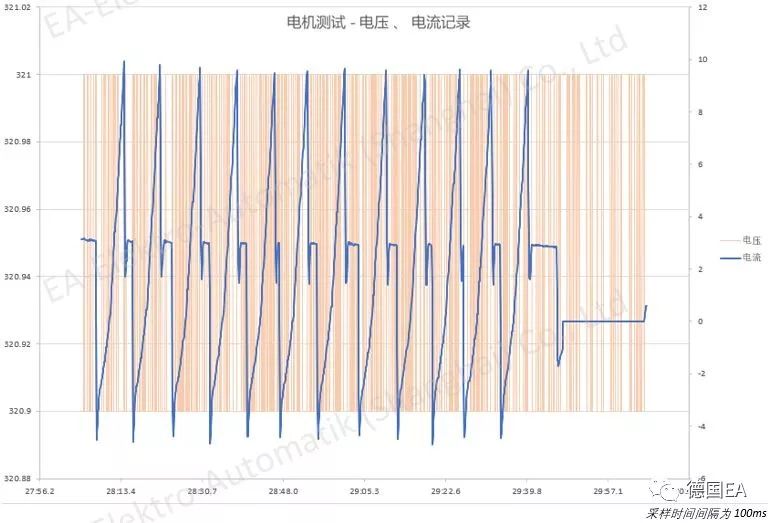

測試結果：

測試過程：電機以6000rpm 順逆時針來回轉向，轉向時間設定為0.5s。
電壓：波動范圍在320.9V – 321V
電流：轉向時反向電流接近5A

總結：德國EA雙向直流電源能有效驅動電機，通過雙向電源的特性，在電機急速轉向時，把回流電流吸收，保持控制器驅動電壓的穩定（避免因?yàn)槠毡閭鹘y(tǒng)電源沒有回收功能所造成的反向電源沖擊），充分說明PSB 9000 3U系列雙向電源能有效模擬電池驅動電機，并可以配合授權軟件，記錄電流電壓的動態變化。
