產品介紹

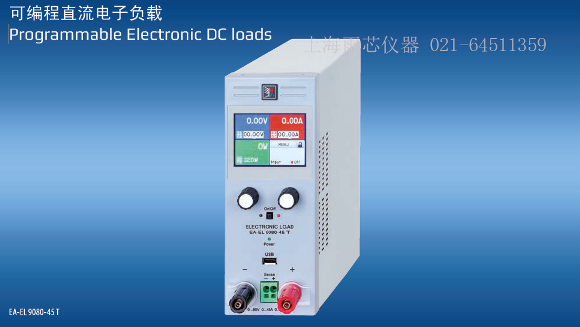

EA-EL 9080-45 T 為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-EL 9080-45 T 產品技術規格書（點擊右鍵另存為）和使用手冊（點擊進入）由德國EA代理，上海雨芯儀器科技有限公司提供（http://m.hahaboy.cn）



• 輸入功率級別：0...400 W, 0...500 W至0...600 W
• 輸入電壓：0...80 V, 0...200 V,0...500 V
• 輸入電流：0...5 A,0...18 A,0...45 A
• 多語言彩色觸摸屏
• 真實函數發生器
• 多個可調保護功能：OVP, OCP, OPP
• 操作模式：CV, CC, CP, CR
• 標配USB端口
• 可選以太網接口，模擬接口
• 支持SCPI & ModBus RTU
• 帶控制軟件(Windows)
• LabView VIs

EA-EL 9080-45 T 概要

本產品為德國EA電子負載，是一款優質德國電子負載，在進口電子負載中被廣泛用于汽車測試等領域。

EA-EL 9000 T系列是一款新的小型電子負載，供有三款塔式型號，適合實驗室、學校日常的眾多應用。小額定功率型號可以執行多種測試，既節省成本，也節省空間。

所有型號都有四種操作模式：恒壓（CV)，恒流（CC)，恒功率(CP)和恒阻(CR)。控制電路的核心部件是一個微處理器，它具有很多有趣的特征，比如：配通用函數的真實函數發生器，如：正弦波，方波或三角波，還有一個任意函數。

彩色TFT觸摸屏可以讓用戶直觀地進行手動操作，就像現在流行的智能手機或者平板電腦那樣操作。

跟舊系列電子負載相比，經模擬或數字接口控制產品時的響應時間已大大提高，全歸因于ARM處理器控制的硬件。



本系列標配有一個USB端口，用戶可以選擇安裝以太網與模擬接口。所有接口都電隔離。

通過公共協議SCPI和ModBus-RTU以及即用型LabView組件，簡化了針對各種定制應用程序的遠程控制和應用。

功率等級、電壓和電流

本系列有0...80 V，0...200 V或0...500 V輸入電壓，0...5A，0...18 A或0...45A輸入電流的產品型號。輸出功率有三個級別， 分別為固定功率400W，500W或600W。



顯示器與操作



設定與實際輸入電壓、電流與功率都清晰顯示于彩屏上。彩色的TFT屏幕為敏感點觸式，用一個手指就能控制所有功能。

通過旋鈕或者數字鍵盤，可直接輸入或調節設定電壓、電流、功率或內阻。



若想防止意外操作，可鎖定所有操作鍵。



函數發生器

本系列所有型號都具有一可形成如下典型函數的真實函數發生器，并能將它們應用于輸入電壓或輸入電流上。發生器可通過前板的觸摸屏進行全面的設置，或經某一數字接口進行遠程控制。

預設函數會為用戶提供所有必須的參數，如Y偏差值，時間/頻率或幅度，整套配置完成。







除了基于任意發生器產生的標準函數外，它還可形成某些復雜的函數，并能分成多達99組序列。這些可用于研發和生產的測試。

通過前板的USB端口可將這些序列上載使用或存儲于標準U盤上，這樣方便更換不同的測試序列。下圖是任意發生器可實現的由40個序列組成的復雜曲線，僅為虛構范例。可以在產品外或者于產品上創建函數，然后上載或保存：



電池測試

本產品還有一電池測試模式，可以通過恒流或恒阻放電來測試各類電池。它會顯示累計的測試時間(Ah)與消耗的容量 Wh)。

EA Power Control測試期間，由電腦記錄的數據，可以CSV格式導出Excel表。后續可在MS Exce或類似工具下進行分析，甚至能創建可視化的放電圖。關于更詳細的設置，還可設定一可調極限值，當電池電壓低時停止測試，或者停止可調最大測試期。

功率降額

EA-EL 9000 T系列產品具有熱降額功能，當產品在最大功率下運行時避免過熱。環境溫度越低，冷卻狀況越好，負載可吸收的功率就越大。功率降額后可持續吸收的功率是在25°C室溫條件下定義的，并當溫度上升時會快速減少。



遠程控制 & 連接

本產品后板默認有一個USB端口，可經其進行遠程控制。另外還有一個選擇，用戶可插上一塊裝有USB、以太網與模擬接口電子板的三路系統。

產品前板還有一個USB端口，可以插U盤，以便上傳與保存函數和用戶配置文檔。

Windows用戶還可使用“EA Power Control”免費軟件。它具有“排序”功能，通過CSV格式的半自動化表格控制產品。此表能代表簡易的測試程序，可在MSExcel或其它CSV編輯器下創建與編寫，然后導入軟件工具內。
