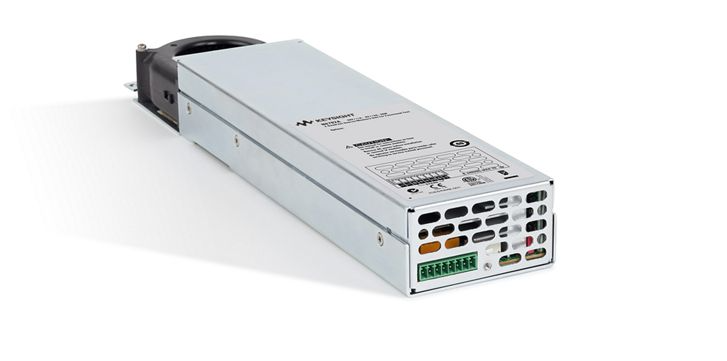

Keysight N6782A 是專為測試器件的高級功能而設計的一款源表模塊（SMU）。 N6782A 不僅能夠調制最高 100 kHz 輸出，還能輸出和消耗電流（2 象限操作），因此非常適合用于測試各種器件的高級功能，例如直流/直流轉換器、電源管理單元、功率放大器和電源管理 IC。它的快速電流輸出和波形功能可對被測器件的輸入級施加激勵，而其電子負載功能可對被測器件的輸出級施加負載并執行測量，這形成了一個完整的測試解決方案。

額定輸出：

電壓：高達 20 V
電流：高達 ±3 A
功率：20 W

編程準確度（23 °C ± 5 °C，經過 30 分鐘預熱。適用于從最小值到最大值的程序）：

電壓（20 V 量程）：0.025% + 1.8 mV
電壓（6 V 量程）：0.025% + 600 µV
電流（3 A 和 1 A 量程）：0.04% + 300 µA
電流（300 mA 量程）：0.03% + 150 µA

輸出編程速度：

輸出電壓可以在 10 µs 內或在 100 kHz 時變?yōu)殡娮柝撦d

測量準確度（23 °C ± 5 °C）：

電壓（20 V 量程）：0.025% + 1.2 mV*
電流（3 A 量程）：0.03% + 250 µA*
電流（100 mA 量程）：0.025% + 10 µA*
電流（10 µA 量程）：0.025% + 8 nA

*支持無縫量程功能

N6782A 的其他特性和優勢：

無毛刺電源輸出和測量――改變輸出范圍和量程時不會出現任何毛刺
2 象限操作――可充當電壓源或電流源，也可充當 CV 或 CC 電子負載
四個電流量程――在不同工作模式下精確捕獲被測器件的電流
出色的瞬態響應――當負載發生快速變化時，保持電壓或電流穩定不變
快速直流調制――創建最高 100 kHz 的波形，用于激勵被測器件或為被測器件添加負載
高速數字化測量――使用內置的 200 kHz 數字化儀每 5 µs 捕獲/查看一次被測器件的功耗
